De volgende generatie motor- en kabelconnectoren

Een ketting is zo sterk als de spreekwoordelijk zwakste schakel. Vertaald naar servosystemen betekent dit dat de kenmerkende eigenschappen uitsluitend kunnen bestaan wanneer de motor- en kabelconnectoren van optimale kwaliteit zijn. Niet alleen ten aanzien van de elektrische aspecten maar bijvoorbeeld ook met betrekking tot de mechanische belastbaarheid, aanwezigheid van markeringen en reinigbaarheid. Uiteraard zijn ook de economische eigenschappen van belang. Wanneer dit in orde is, kunnen uiteenlopende sectoren profiteren van de voordelen van servosystemen.

Servosystemen kenmerken zich onder meer door het feit dat ze nauwkeurige en hoogdynamische bewegingen mogelijk maken. Specifiek voor de elektrische varianten ontwikkelde LAPP de nieuwe generatie motor- en kabelconnectoren, onder de naam EPIC M23P. In feite heeft LAPP de ronde connector hiermee opnieuw gedefinieerd in zowel technisch als economisch opzicht.

Sterk en compact

De connectoren zijn geschikt voor servomotoren van 630-1.000 V, beschikken over een slim en snel vergrendelsysteem en hebben een korte levertijd. Maar er is meer. Zo zijn de connectoren voorzien van een optische markering door middel van markeerringen. Met deze gekleurde markeringen zijn onder meer de verschillende assen van een robot te markeren. De ringen zijn beschikbaar in meer dan 200 RAL-kleuren en naar wens ook in een specifieke huisstijl vorm te geven.

Kenmerkend is tevens de versterkte constructie dankzij een geoptimaliseerd draaimechanisme. In vergelijking met andere producten op de markt is de EPIC M23P draaibare motorstekker bestand tegen relatief hoge belastingen. Dikkere wanden zorgen voor meer stabiliteit, wat vooral voordelen biedt bij schokken en trillingen en veelvuldige wisselingen van belasting. De connectoren hebben bovendien een verkort ontwerp waarmee ze ook in kleinere ruimtes te installeren zijn. Het kruisen van de kabelladers blijft daarbij nog steeds probleemloos mogelijk omdat de installatieruimte in de connectoren niet is verkleind.

Geschikt voor hoge spanningen

Opvallend is verder het hoogspanningselement dat de voedingsconnectoren bestand maakt tegen spanningen tot 1.000 V in continubedrijf. Als alternatief is een installatiehoogte van 5.000 m te realiseren bij een spanning van 630 V. Tevens zijn zowel het motordeel als de kabel- en koppeldelen eenvoudig te reinigen. Hiermee zijn ze ook geschikt voor hygiënische toepassingen waarbij roestvaststaal niet specifiek is vereist. In aangesloten toestand voldoen de connectoren aan de beschermingsklassen IP68 en IP69.

Tot slot zijn de connectoren voorzien van een Quickflex snelvergrendelsysteem waarmee ze niet alleen snel, maar ook veilig zijn in te steken. Dit is mogelijk doordat de snelsluiting al na een achtste van een draai vergrendelt met maximale contactoverlap. Daarbij zijn de connectoren te monteren met hetzelfde gereedschap als de connectoren van de marktleider.

Uitvoeringen

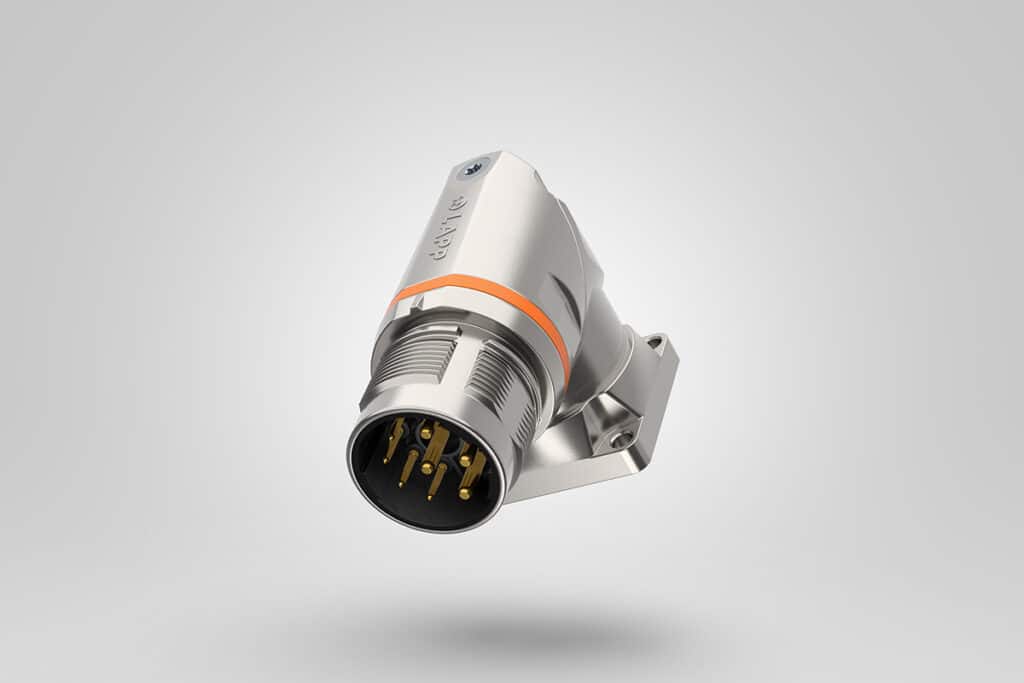

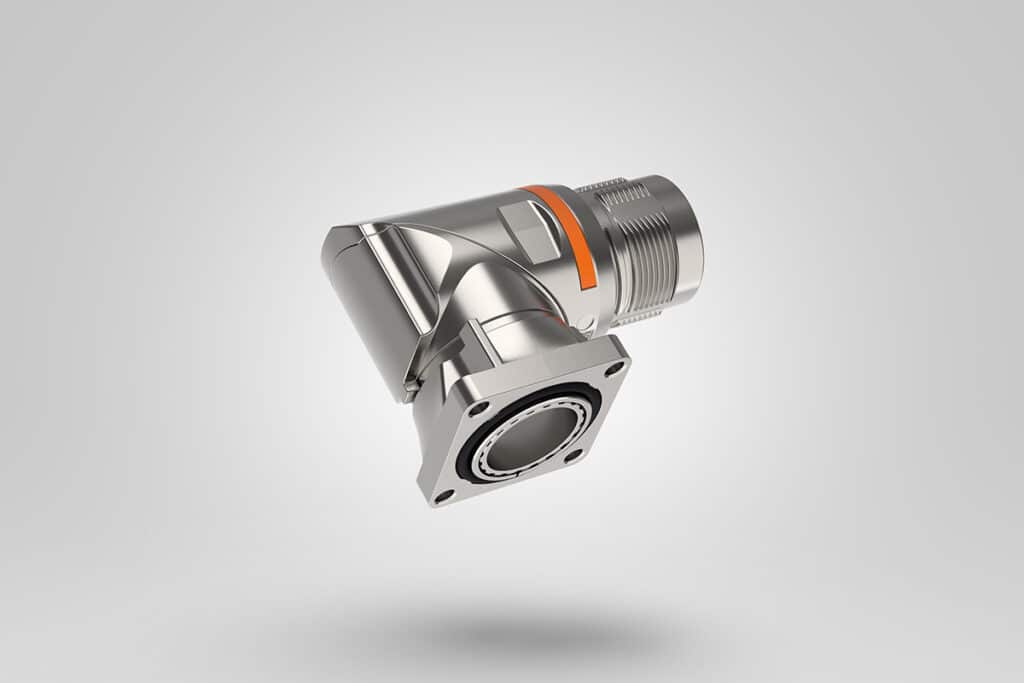

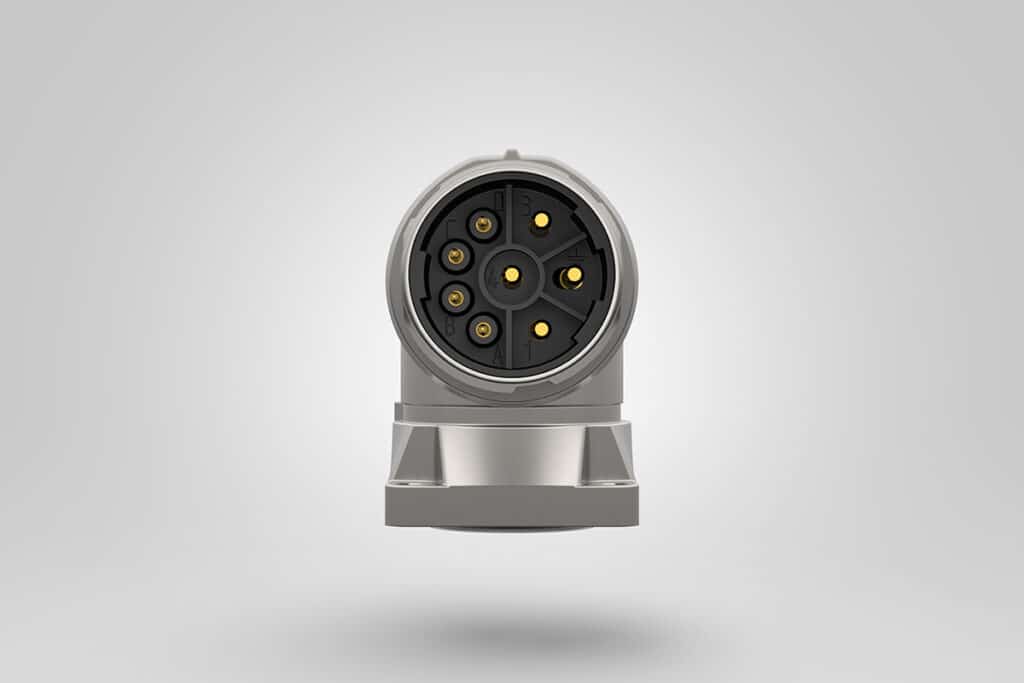

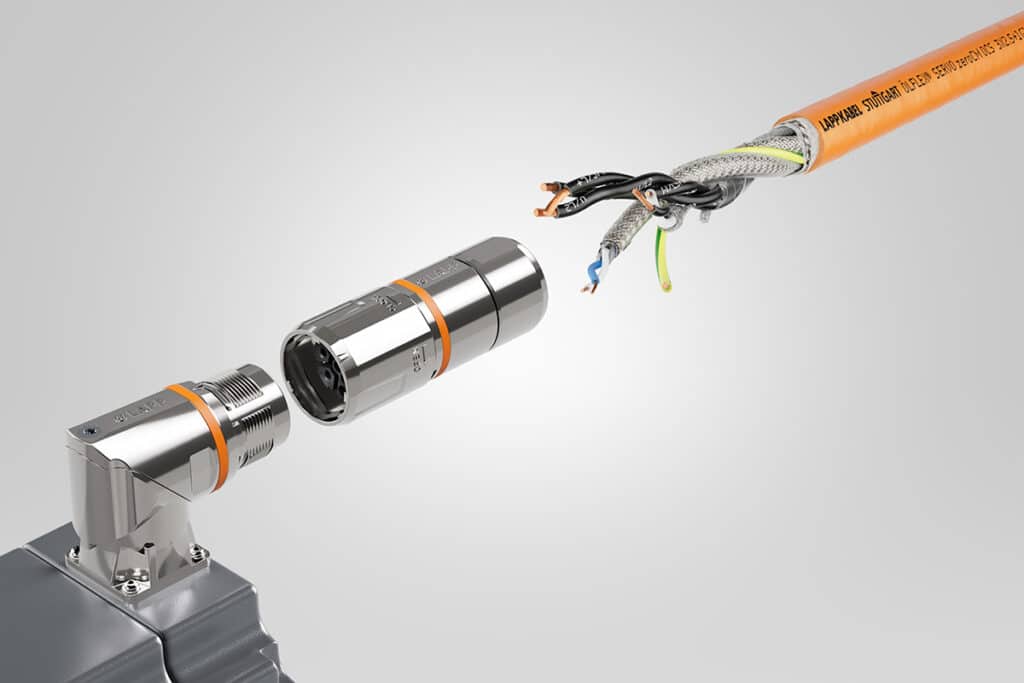

De contacten van de EPIC M23P-serie zijn geschikt voor zowel de motor- als koppelconnector en beschikbaar in een rechte en een haakse variant. Daarbij zijn alle binnenwerken te combineren met alle behuizingen. Ongeacht of het om bus- of penbinnenwerken gaat of om 6-, 8- of 9-polige binnenwerken. De bijbehorende kabelklemmen zijn gestandaardiseerd voor voedings- en signaalconnectoren. De kroonklem maakt daarbij een 360°-afschermingsverbinding mogelijk en grijpt direct in de afscherming. Dit wordt in het afschermingselement gedraaid. Dit betekent dat het niet nodig is om de afscherming door te knippen en toch te beschikken over een optimale EMC-bescherming.
