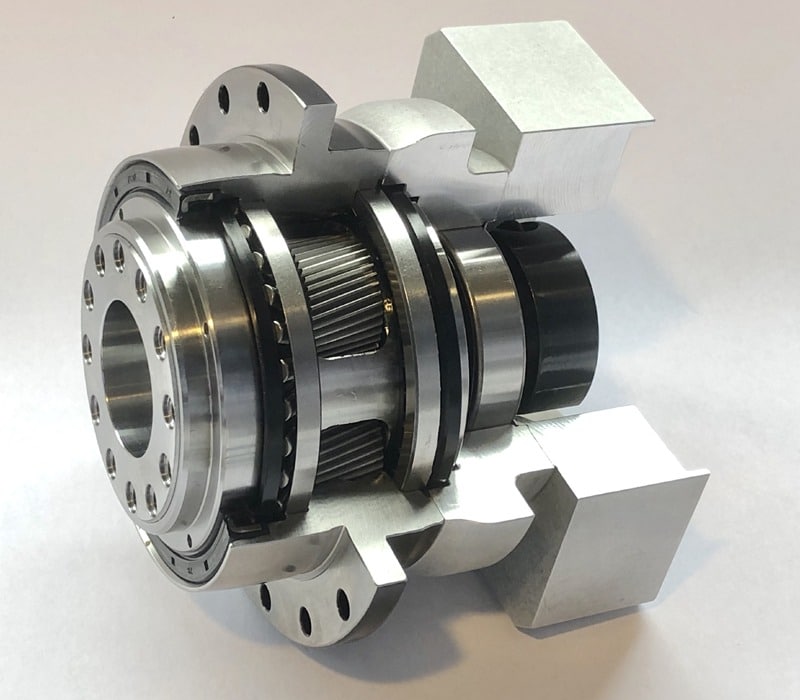

Essentiële precisie: Wat is verdraaispeling bij planetaire tandwielkasten?

In high-end industriële aandrijvingen is nauwkeurigheid geen luxe, maar een vereiste. De belangrijkste factor die de positioneerprecisie van uw systeem bepaalt, is de verdraaispeling, ook wel “backlash” genoemd.

Hier leggen we uit wat verdraaispeling precies is bij een planetaire tandwielkast van Apex Dynamics, hoe deze uw prestaties beïnvloedt en waarom onze oplossingen cruciaal zijn voor uw succes in high-end toepassingen.

De definitie van verdraaispeling

Verdraaispeling is simpelweg de tandflankspeling die optreedt wanneer de ingaande as van draairichting verandert en de uitgaande as van de tandwielkast nog niet begint te bewegen. Het is een minieme, maar meetbare rotatiespeling aan de uitgaande zijde, veroorzaakt door de kleine openingen tussen de vertandingen.

Verdraaispeling wordt uitgedrukt in boogminuten (arcmin). Ter referentie: 1 graad = 60 boogminuten.

De praktische impact: Een klein detail met grote gevolgen

Een boogminuut lijkt klein, maar de impact op de positionering is aanzienlijk.

Stel, u heeft een armlengte van 10 meter. 1 boogminuut verdraaispeling resulteert op die afstand in een afwijking van bijna 3 mm. Met een tandwielkast met 5 boogminuten speling loopt deze afwijking al op tot 15 mm. Dit is het verschil tussen een succesvolle en een mislukte bewerking. Deze afwijking leidt tot verminderde herhaalnauwkeurigheid, kwaliteitsverlies, en verhoogde slijtage.

De nauwkeurigheidsklassen van Apex Dynamics

Apex Dynamics biedt planetaire tandwielkasten in verschillende precisieklassen, afgestemd op de eisen van uw toepassing.

• Onze PI / II Economy-serie biedt een verdraaispeling van typisch minder dan 8 tot 12 boogminuten.
• De AB / AF / AD High Precision-serie verlaagt dit naar minder dan 3 tot 7 boogminuten.
• Onze AH / AP Premium-serie garandeert ultieme precisie met een verdraaispeling van slechts minder dan 1 tot 2 boogminuten.

Deze precisiewaarden zijn extreem laag en zijn gemeten onder belasting (2% van het nominaal uitgaand koppel) bij een enkeltraps overbrenging. Dit is de basis voor uw succes in kritische toepassingen.

Waarom Apex Dynamics’ lage verdraaispeling cruciaal is

Een minimale verdraaispeling is essentieel voor herhaalnauwkeurigheid, procesbetrouwbaarheid en de kwaliteit van uw eindproduct in diverse sectoren:

• Robotica & Cobots: Voorkom onnauwkeurige positionering van uw gereedschap. In een robotarm resulteert kleine speling aan de as in een grote afwijking aan het uiteinde. Onze Premium-serie garandeert minimale afwijking voor precisie bij taken zoals pick-and-place.
• CNC-machines: Garandeer superieure herhaalnauwkeurigheid en oppervlaktekwaliteit. Verdraaispeling veroorzaakt afwijkingen bij draairichtingwisselingen, wat leidt tot onnauwkeurige bewerkingen.
• Meetapparatuur & Vision Systemen: Bij laserscanners en positioneersystemen is elke afwijking merkbaar. Zelfs 1 boogminuut is relevant op grotere afstanden; wij leveren de stabiliteit die u nodig heeft.
• Verpakkingstechnologie: Spelingvrije aandrijvingen zijn vereist voor snelle, herhaalde bewegingen met hoge precisie om slijtage en stilstand te voorkomen.

Hoe Apex Dynamics de verdraaispeling minimaliseert

De uitzonderlijk lage verdraaispeling van onze High Precision en Premium-series is het resultaat van geavanceerde engineering en productieprocessen:

• Ultra-nauwkeurige productie
  Het slijpen, harden en precisie-passen van tandwielen garandeert de kleinst mogelijke toleranties tussen de tandflanken.
• Superieure ontwerp
  Gebruik van onder andere spiraaltandwielen voor een vloeiende en uiterst nauwkeurige overbrenging.
• Strikte kwaliteitscontrole
  Wij controleren alle reductoren uit de A-series individueel op verdraaispeling. U krijgt de gespecificeerde nauwkeurigheid die u verwacht.

Uw Keuze: Precisie Bepaalt Succes

Kiezen voor een tandwielkast van Apex Dynamics is kiezen voor de toekomst van uw machine. Bij het selecteren moet u altijd de verdraaispeling meewegen. Is precisie cruciaal voor de kwaliteit? Betreft het snelle richtingswisselingen? Wordt absolute of herhaalnauwkeurigheid gevraagd?

Voor toepassingen met de hoogste herhaalbaarheid en nauwkeurigheid is de keuze voor een Apex Dynamics Premium-serie een investering die zichzelf direct terugbetaalt in proceszekerheid en productkwaliteit. U koopt geen tandwielkast; u koopt gegarandeerde, meetbare nauwkeurigheid.

Apex Dynamics biedt een compleet assortiment planetaire tandwielkasten, met verdraaispeling tot minder dan 1 boogminuut. Voor elke toepassing hebben wij de perfecte, nauwkeurige oplossing beschikbaar.

Neem contact op met onze specialisten of gebruik de Design Tool voor directe selectie op basis van uw specificaties en precisie-eisen.
