WAGO rijgklemmen zorgen voor een nette kabelinvoer en een uitstekende bescherming

In de online WAGO Smart Designer productconfigurator kunnen de meest uiteenlopende productseries van WAGO intuïtief geconfigureerd worden. Van schakelkastcomponenten tot connectoren en rijgklemmen, die op een virtuele ondergrond of DIN-rail geplaats kunnen worden. Hierbij kunnen de juiste producttypes, vermogens, aantallen, kleuren en coderingen exact worden afgestemd. Dat dit leidt tot mooie en innovatieve producten, bewijzen bijvoorbeeld de Dertec watergekoelde RVS motoren, waarbij een nieuwe klemmenkast met negen voorgeassembleerde WAGO rijgklemmen voor een nette kabelinvoer en uitstekende bescherming zorgt.

Dertec is al twintig jaar dé specialist in elektromechanische aandrijftechnieken. “Wij produceren RVS aandrijvingen voor hygiënische toepassingen in de voedingsmiddelenindustrie”, vertelt Lead Engineer Laurens Guijt. “Denk bijvoorbeeld aan roestvaststalen motorreductoren, IE3/IE4 elektromotoren en lagersystemen, die zich kenmerken door een hygiënisch en glad design, een lange levensduur en een uitstekende reinigbaarheid (IP67/IP69K).”

Watergekoelde motor

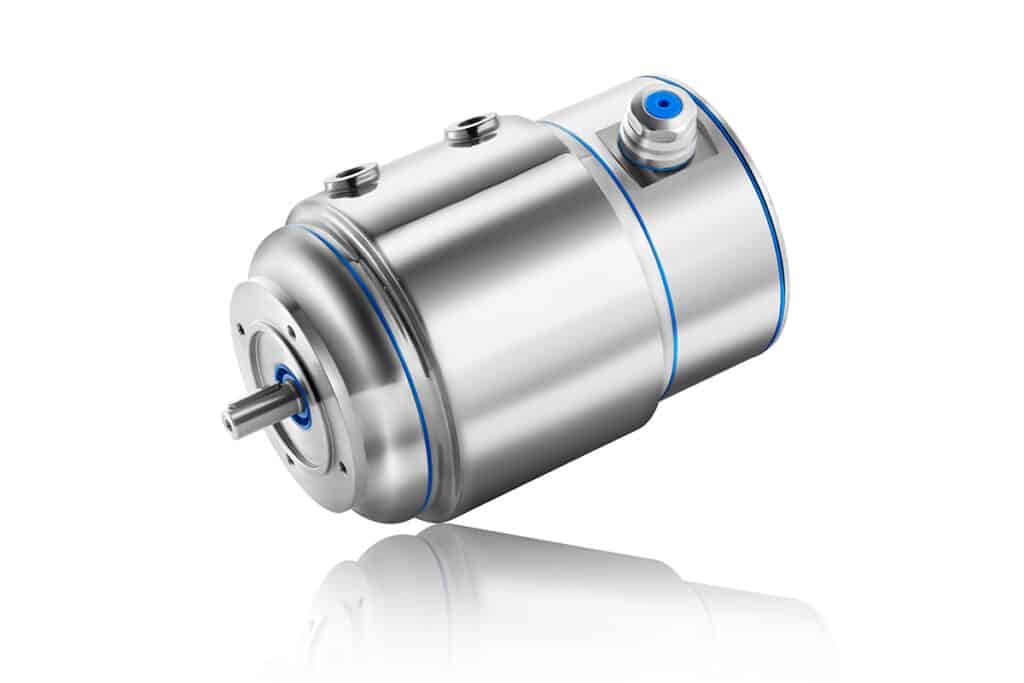

Recent werd Dertec benaderd door een klant, die te maken had met ruimtegebrek op zijn machine. “Hierdoor ontstond de wens voor een hele krachtige en compacte RVS motor”, aldus Guijt. “Normaliter zorgt een ventilator voor de benodigde koeling, maar de klant wilde graag een alternatief. Met name uit hygiëne-oogpunt, omdat in een ventilator ongewenste vervuiling kan ophopen. Zo ontstond al snel het idee voor een watergekoelde motor, waarbij koelwater door een interne mantel stroomt om de motor te koelen.”

Aansluiting achter de motor

“Normaliter beschikken onze motoren over een ronde klemmenkast bovenop de motor, waar de bekabeling wordt aangesloten”, vertelt Guijt. “Vanwege de mantel was dit echter niet mogelijk. In plaats hiervan hebben wij een aansluiting aan de achterzijde van de motor toegevoegd, in de vorm van een waterdichte extra klemmenkast waarin de klant eenvoudig zijn kabels kan aansluiten.”

WAGO rijgklemmen

Geïnspireerd door de bekende aansluitklemmen van WAGO, zocht Guijt naar een mooie oplossing voor de kabelaansluiting. “Deze oplossing werd uiteindelijk gevonden in de WAGO mini TOPJOB® S rijgklemmen. Per watergekoelde RVS motor worden negen voorgeassembleerde WAGO rijgklemmen opgenomen: zes rijgklemmen voor de 3-fase-aansluiting, een rijgklem voor de aarding en twee rijgklemmen voor de thermische beveiliging. Een mooie en overzichtelijke oplossing, die onze oprichter en eigenaar Frank Noest tien jaar geleden al creëerde door WAGO-klemmen aan elkaar te lijmen tot een soort blokjes.”

Op maat geconfigureerd

De rijgklemmen zijn specifiek voor Dertec geconfigureerd, vertelt Richard de Jonge, Rayonmanager Industrie bij WAGO. “In navolging van het juiste aantal, type en vermogen van de klemmen zijn ook de beugels, coderingen en kleuren nauw afgestemd. Bijvoorbeeld om een goede en intuïtieve aansluiting te borgen. De rijgklemmen zijn exact op maat samengesteld in onze Smart Designer configurator en omgezet naar een 3D-model en stuklijsten, zodat Dertec een goed beeld kreeg van het product. Bovendien hebben wij diverse samples aangeleverd en een voorstel gedaan voor prefabricage.”

Ster- of driehoekschakeling

“De WAGO mini TOPJOB® S rijgklemmen zijn een ideale oplossing voor Dertec”, vertelt Guijt. “Met name vanwege het aansluitgemak. We kunnen onze interne kabels heel netjes aansluiten, conform het schema dat we in samenwerking met WAGO hebben ontwikkeld. Klanten kunnen zelf kiezen of ze de motor in een ster- of driehoekschakeling (delta) willen aansluiten. Ook kunnen zij in één oogopslag zien wat de thermische beveiliging van de motor is. Via een waterdichte wartel kunnen zij de kabel zelf naar binnen voeren en aansluiten in de rijgklem achterop de motor. De techniek spreekt echt voor zich.”

Geen overslag

De eerste klantreacties zijn dan ook heel positief. “De techniek is netjes en duidelijk”, vat Guijt samen. “Een aantal klanten was in eerste instantie huiverig voor overslag of kortsluiting – met name in vochtige condities. Uitgebreide tests tonen echter aan dat dit niet het geval is. De isolatie tussen de rijgklemmen voldoet uitstekend.”

Standaard op voorraad

Inmiddels is de uitvoering met de WAGO mini TOPJOB® S rijgklemmen achterop dan ook standaard onderdeel van de Dertec watergekoelde RVS motoren. “De WAGO rijgklemmen liggen inmiddels ook standaard bij ons op voorraad”, vertelt Guijt. “Naar aanleiding van een bezoek van de WAGO Showtruck hebben wij bovendien rechtdoorgaande WAGO-klemmen toegevoegd. Bijvoorbeeld voor het testen van onze motoren. Ook hebben wij een stageproject uitgevoerd met de PLC van WAGO – inclusief bijbehorende accessoires.”
